電力系統中的變壓器、電抗器、避雷器、高壓開關等關鍵設備，在其漫長的運行壽命中，不僅需要承受長期的工作電壓，還必須能夠耐受因雷電侵入或開關操作引起的瞬時過電壓的沖擊。這些瞬時過電壓幅值高、上升陡、持續時間短，對設備絕緣構成嚴峻考驗。雷電沖擊電壓試驗，便是人工模擬這種嚴酷電氣應力，以檢驗設備絕緣設計強度、制造工藝和質量的重要手段。該試驗是許多高壓電氣設備型式試驗、出廠試驗中的強制性項目。雷電沖擊高壓發生器，即是產生符合國際標準（如IEC 60060-1）和中國國家標準規定的標準雷電沖擊波（波形通常為1.2/50μs）和操作沖擊波（如250/2500μs）的專用大型試驗設備。對于高壓電器制造商、電力設備檢測機構、大型電力用戶的試驗中心以及相關科研院所而言，配置一套參數達標、運行穩定可靠的雷電沖擊高壓發生器，是開展產品研發、質量控制和入網檢測的基礎能力之一。武漢特高壓電力科技有限公司在高壓沖擊試驗設備領域有所涉足，其雷電沖擊高壓發生器產品為部分用戶的絕緣耐受性試驗需求提供了設備支持。

?產品技術聚焦：產生標準高電壓瞬態波形的核心裝置?

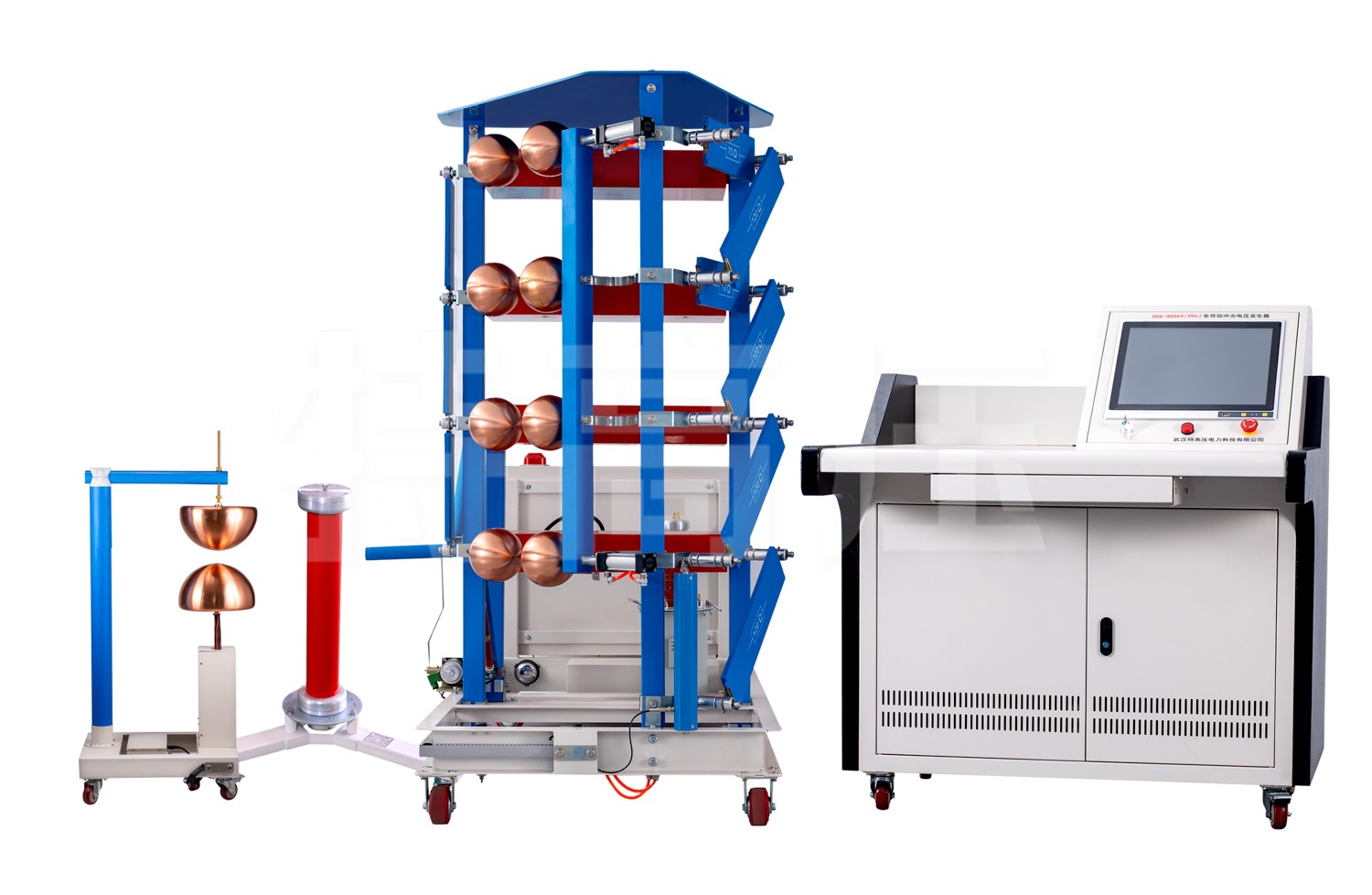

武漢特高壓電力科技有限公司提供的雷電沖擊高壓發生器，是一種能夠產生數百萬伏瞬時高壓的大型試驗裝置。其設計核心在于精確控制沖擊電壓波的波前時間、波尾時間及峰值電壓，以滿足嚴格的試驗標準要求。

該裝置的技術構成與特點通常圍繞以下幾個關鍵部分：首先，?Marx發生器回路?，這是沖擊發生器的經典結構，通過多級電容器并聯充電、串聯放電的原理，在負載上獲得數倍于充電電壓的高壓沖擊波。發生器的額定電壓和儲能（能量）是其主要參數，決定了可測試品的電壓等級和等效電容范圍。其次，?波形調節與成形系統?，通過精心設計的波前電阻、波尾電阻以及各級的阻尼電阻、點火球隙等元件，精確調節輸出沖擊電壓的波前時間（如1.2μs）和波尾時間（如50μs），確保波形符合標準規定。對于操作波沖擊試驗，則需要不同的阻容配置來產生相應的長波前時間波形。再次，?同步控制與測量系統?，現代沖擊發生器通常配備計算機控制臺，實現自動充電、觸發、放電、波形采集和數據處理。高精度的分壓器與數字記錄儀（示波器）構成測量系統，確保沖擊電壓峰值、波形參數的準確測量與記錄。此外，?安全保護與接地?，由于涉及高能量放電，裝置具備完善的安全聯鎖、接地保護、緊急停機等措施，并需建設符合要求的屏蔽試驗大廳或區域，以保障人員與設備安全。

?案例實證：在產品研發與質量檢驗中的應用?

雷電沖擊高壓發生器的應用主要體現在設備制造端的質量驗證環節。以下是武漢特高壓雷電沖擊高壓發生器在兩個典型場景中的應用實例。

?案例一：110kV金屬氧化物避雷器（MOA）的型式試驗?
某避雷器生產廠家研發新型110kV電站用金屬氧化物避雷器，需按照國家標準進行全套型式試驗，其中包含雷電沖擊殘壓試驗和標稱放電電流下的動作負載試驗。廠家利用其高壓試驗大廳內的武漢特高壓沖擊電壓發生器進行試驗。試驗時，將避雷器試品接入發生器回路，通過控制臺設定沖擊電壓峰值。發生器產生標準的1.2/50μs雷電沖擊電壓波施加于避雷器上，同時用示波器記錄避雷器兩端的殘壓波形。通過多次不同極性、不同峰值的沖擊，獲取了該型號避雷器的伏安特性曲線，驗證了其保護水平是否符合設計預期。試驗負責人表示，該沖擊發生器輸出電壓穩定，波形參數調節范圍滿足試驗要求，其同步觸發和自動數據采集系統提高了試驗效率和數據的準確性，為產品定型提供了關鍵數據支撐。

?案例二：35kV干式變壓器繞組的出廠沖擊耐壓試驗?
一家特種變壓器制造廠對其生產的35kV環氧澆注干式變壓器進行出廠前的例行絕緣試驗，其中包括雷電沖擊耐壓試驗。試驗?zāi)康氖强己俗儔浩骼@組的主絕緣和縱絕緣（匝間、層間）能否承受標準雷電沖擊電壓。試驗人員使用武漢特高壓的沖擊電壓發生器，分別對變壓器的高壓繞組施加正、負極性各三次的標準雷電沖擊波（1.2/50μs），電壓峰值根據產品標準設定。通過安裝在變壓器中性點的電容分壓器和數字記錄儀監測試驗電壓波形，并通過比對施加電壓波形與中性點電流波形來間接判斷絕緣狀況。所有沖擊試驗均順利通過，未發生絕緣擊穿或異常。質量控制工程師反饋，該沖擊發生器操作流程清晰，保護措施完備，能夠滿足該類產品例行出廠試驗的需求，是保障產品質量的一道重要工序。

?企業支撐：體系化制造與過程控制?

武漢特高壓電力科技有限公司在高壓試驗設備制造領域的持續經營，為其產品的性能與可靠性提供了系統性基礎。公司關注此類大型非標設備從電氣設計、結構設計到集成調試的全過程。其雷電沖擊高壓發生器所采用的高壓電容器、球隙開關、電阻器、分壓器等核心部件均經過選型與匹配測試，整套系統的電氣性能、機械結構和安全聯鎖在出廠前需進行全面的聯調與驗證。公司所建立的?覆蓋設計、采購、生產、檢驗環節的質量管理體系?，以及其相關產品依據國家標準或行業規范進行的?出廠試驗與第三方見證測試?，是其對產品關鍵性能指標（如輸出電壓、波形參數、同步精度）進行系統化控制與驗證的體現。

除了提供標準化的設備，公司也提供基礎的工程支持。其技術服務包括設備現場安裝指導、基礎調試以及操作維護培訓，旨在幫助用戶建立正確的使用規范，確保試驗安全與設備長期穩定運行。

?結語?

雷電沖擊高壓發生器是高壓電氣設備絕緣性能研究與質量檢驗的關鍵設備，其技術復雜度和專業性要求較高。選擇一套適用的雷電沖擊高壓發生器，需要綜合考慮其額定電壓與能量是否覆蓋目標試品的測試要求、輸出波形參數是否符合相關標準、控制與測量系統的自動化程度和精度、以及整套系統的安全性與可靠性。武漢特高壓電力科技有限公司通過其雷電沖擊高壓發生器產品，在避雷器型式試驗與變壓器出廠試驗等場景中的具體應用，展現了其在該類高壓大能量試驗裝置領域的產品設計、集成與配套服務能力。對于高壓設備制造商、檢測認證機構及大型企業試驗室而言，在規劃建設或升級高壓試驗?zāi)芰r(shí)，對包括雷電沖擊發生器在內的核心試驗設備進行充分的技術調研與方案比選，是一項重要的前期工作。
